สอน Protel99sE ตอนที่6 การค้นหาอุปกรณ์อัตโนมัติ

| วันอาทิตย์ที่ 12 กันยายน พ.ศ. 2553
ในการหาอุปกรณ์ต่างๆเราต้องเลื่อนแถบเพื่อหาทีละตัว แต่ไลบรารีมีจำนวนมากมายนัก ยากต่อการค้นหา แต่จะง่ายมากหากเรารู้จักชื่อของอุปกรณ์นั้นๆ จะได้ วันนี้เราจะมาค้นหาอุปกรณ์อัตโนมัติในโปรแกรม Protel99sE กันครับไม่ต้องเสียเวลาค้นหาทีละตัว มี2วิธี โดยมีขั้นตอนดังนี้

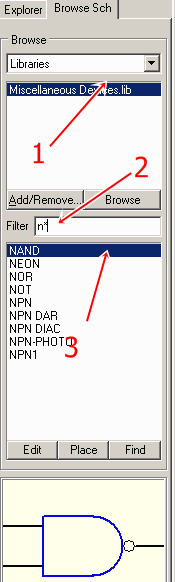

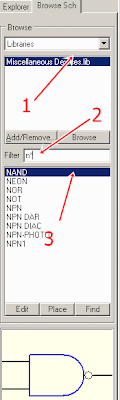

วิธีที่1
1.คลิกไลบรารี่ที่ต้องการค้นหา ในที่นี้จะเป็น "Miscellaneous Devicesไ
2.พิมพ์ "n*" ลงไปในช่อง "Filter" แล้วกดปุ่ม Enter
3.จะพบว่าที่ช่องอุปกรณ์จะขึ้นชื่ออุปกรณ์ที่ขึ้นด้วยตัว nเท่านั้น
หากเราต้องการให้กลับมาแสดงอุปกรณ์ทั้งหมดเหมือนเดิมก็แค่ลบ "n*" ออกแล้วกด Enter เท่านั้น



วิธีที่2
1.คลิกที่ปุ่ม Find

2.พิมพ์ชื่ออุปกณ์ที่เราต้องการใช้ลงไปใน "By Library referent"แล้วกด Enter
3.จะแสดงไลบรารีทั้งหมดที่หาเจอในช่อง "Found Ries"
4.ที่ช่อง "Components" จะแสดงชื่ออุปกรณ์ภายในไลบรารี
5.ต้องการเพิ่มไลบรารีตัวไหนให้คลิกที่ปุ่ม"Add to Library List"
6.แล้วคลิ๊กที่ปุ่ม "Place"
